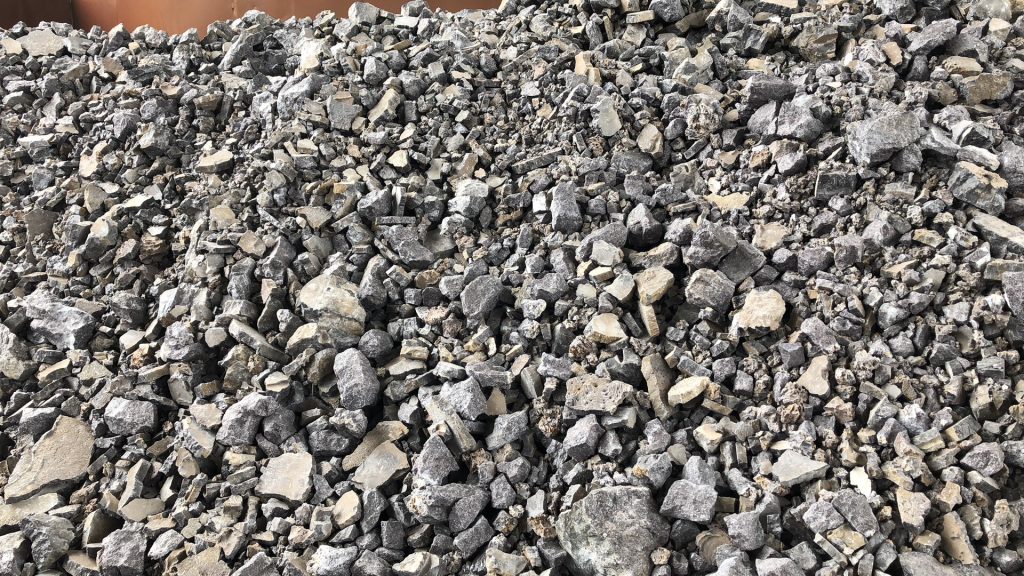

棕刚玉作为磨料和耐火材料的重要原料，其性能稳定性直接影响下游产品的质量。很多采购人员关注粒度、氧化铝含量、堆积密度等常规指标，却容易忽略包装与存储环节对棕刚玉性能的潜在影响。尤其是在潮湿季节，包装一旦受潮，棕刚玉的性能衰减速度远超想象。
吸湿对棕刚玉表面活性的影响
棕刚玉在冶炼和破碎过程中，表面会形成一层微细的吸附层。当环境湿度升高，水分会与棕刚玉表面的游离铁、微量氧化物发生缓慢反应，生成水合氧化物。这层水合物会降低棕刚玉颗粒的表面活性，进而影响其在磨具中的结合剂润湿性和粘结强度。对于树脂结合剂砂轮，受潮棕刚玉制成的磨具容易出现早期脱粒或强度下降；对于耐火材料，则可能影响浇注料的流动性和最终强度。
流动性变差与结块风险
棕刚玉颗粒之间原本存在一定间隙，受潮后水分在颗粒表面形成液桥，增加了颗粒间的附着力。细粒度棕刚玉（如F240以下）尤其敏感，吸湿后流动性明显下降，在自动投料或喷砂系统中容易堵管、下料不均。更严重的是，当水分含量超过0.3%时，细粉层会逐渐结块，形成硬块。这些硬块在后续加工中难以完全打散，导致粒度分布波动，影响产品一致性。
不同包装方式的实际防护效果
– 吨袋（集装袋）：吨袋通常采用聚丙烯编织布，本身有一定透气性。在相对湿度80%以上的环境中，内部棕刚玉会逐渐吸湿，尤其在长期堆存时，底部与地面接触部分更容易受潮。吨袋加防潮内衬（如PE膜）后，吸湿速度可降低60%以上，但内衬一旦破损，防护效果大打折扣。
– 小袋（25kg/50kg）：小袋多为编织袋或纸袋。纸袋吸湿性强，在雨季仓库内，纸袋表面受潮后水分会向内渗透，导致袋口附近棕刚玉结块。编织袋透气性更好，但防潮效果有限。小袋堆码时，下层袋承受压力大，结块风险更高。
– 防潮内衬：无论是吨袋还是小袋，增加一层PE防潮内衬是成本最低、效果最明显的措施。但内衬厚度、封口方式（热封或扎口）直接影响密封性。热封效果优于扎口，但会增加包装成本。实际采购中，需要根据存储周期和当地气候条件权衡。
雨季采购与存储的实用建议
– 采购环节：雨季前与供应商确认包装是否带防潮内衬，并索要近期水分检测报告。对于长期库存的棕刚玉，优先选择带热封内衬的吨袋。
– 入库检查：到货时抽查袋体是否有水渍、破损，尤其是吨袋底部和吊带接口处。发现受潮迹象应立即隔离，并联系供应商处理。
– 存储环境：仓库应保持通风干燥，地面铺设托盘或防潮垫，避免棕刚玉直接接触地面。相对湿度控制在70%以下，必要时使用除湿机。
– 库存管理：遵循先进先出原则，避免棕刚玉在库时间超过6个月。对于已受潮结块的棕刚玉，可通过烘干处理恢复部分性能，但粒度分布和表面活性难以完全复原。
最后，选择一家重视包装质量的供应商能省去很多麻烦。洛阳耐宝生产的超岩牌棕刚玉，在包装环节采用加厚防潮内衬与热封工艺，确保产品在运输和存储期间性能稳定。如需了解更多包装细节或采购建议，可拨打咨询电话15225560000。
