在浇注料配方中，刚玉骨料承担着骨架作用，直接影响浇注料的强度、抗热震性和使用寿命。很多采购人员在确认批次质量时，习惯先看氧化铝含量，认为Al₂O₃越高越好。但实际上，氧化铝含量只是基础门槛，真正决定骨料性能的，往往是另外几个容易被忽略的指标。
一、体积密度比氧化铝含量更能反映烧结质量

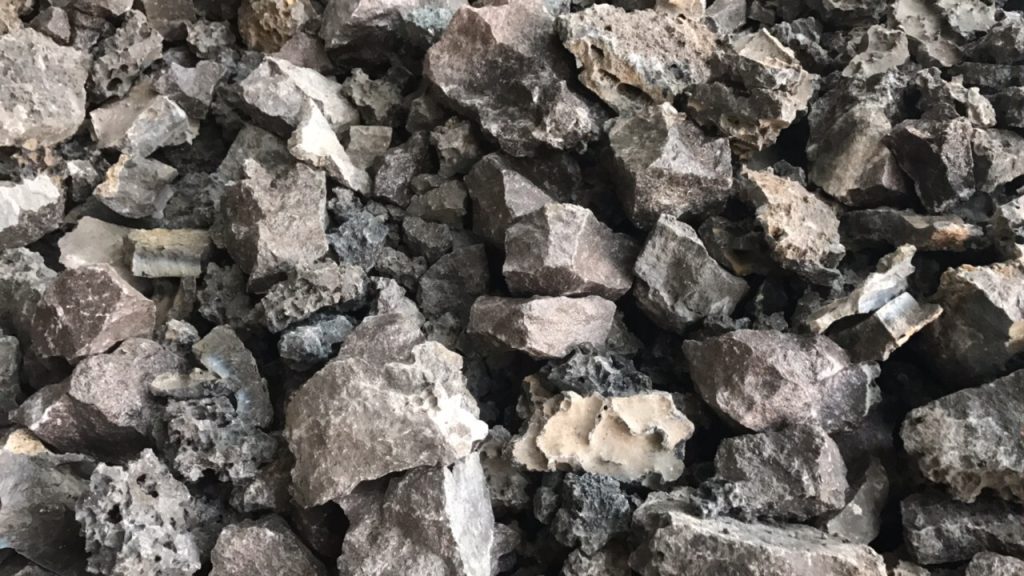

刚玉骨料是通过高温烧结或电熔工艺制成的。氧化铝含量高，并不代表骨料致密。如果烧结不充分，骨料内部会残留大量气孔，导致体积密度偏低。同样标称Al₂O₃≥95%的骨料，体积密度可能从3.50g/cm³到3.80g/cm³不等。密度低的骨料在浇注料中吸水率偏高，会额外消耗结合剂，造成加水量增加、强度下降。更严重的是，气孔多的骨料在高温下容易产生微裂纹，缩短浇注料使用寿命。
采购时，建议将体积密度作为第一筛选指标。对于高铝浇注料用棕刚玉骨料，体积密度通常不应低于3.70g/cm³，具体要看客户对气孔率和强度的要求。
二、矿物相组成决定骨料的高温稳定性
氧化铝含量只代表总铝量，但铝在骨料中可能以不同矿物相存在。电熔棕刚玉中，理想状态是刚玉相（α-Al₂O₃）占主导，同时存在少量玻璃相和钛酸铝等。如果原料铝矾土中铁、硅、钙杂质偏高，电熔过程中会形成更多的低熔点玻璃相，这些玻璃相在浇注料使用温度下会软化，导致骨料本身强度降低，甚至与基质发生反应，引起体积膨胀或剥落。
一些厂家为了降低成本，会掺入部分煅烧氧化铝或再生料，这些原料的矿物相与电熔刚玉不同，热膨胀系数和抗渣性也会偏离。单纯看氧化铝含量，无法区分这些差异。采购时，可以通过XRD检测或观察骨料断面颜色来初步判断：正常棕刚玉断面呈棕黑色，如果断面发白或出现明显色斑，说明矿物相可能不纯。
三、颗粒形貌影响浇注料的施工性能
刚玉骨料的颗粒形状，直接关系到浇注料的流动性、堆积密度和结合剂用量。电熔刚玉经过破碎后，颗粒通常呈多角状，表面粗糙，有利于与基质结合。但如果破碎工艺控制不好，会产生大量针片状颗粒。针片状颗粒在浇注料中容易架桥，降低流动性，导致施工时需增加用水量，进而影响强度。
另一方面，如果骨料表面过于光滑（比如部分再生料经过多次破碎），与基质的结合力会变差，容易在界面处产生微裂纹。采购时，可以取少量骨料在手中揉搓，感受颗粒的棱角感和粗糙度，或者用筛分后观察针片状颗粒的比例。
四、杂质元素分布比总含量更关键
常规检测报告上给出的Fe₂O₃、TiO₂、SiO₂等杂质总含量，只能反映整体水平。但杂质在骨料中的分布状态同样重要。如果铁杂质以游离铁或铁合金颗粒形式存在，在浇注料使用中会因氧化膨胀导致骨料开裂；而如果铁以固溶态存在于刚玉晶格中，影响则小得多。同样，钛含量高不一定有害，适量的钛可以促进烧结，但过量会形成钛酸铝，引起体积不稳定。
采购时，除了看杂质总含量，最好要求供应商提供关于杂质存在形式的信息，或者观察骨料在磁选后的磁性物残留量。磁性物高的骨料，往往游离铁较多，风险更大。
五、粒度分布与级配的匹配度
刚玉骨料通常以段砂形式供应，比如5-3mm、3-1mm、1-0mm等。但不同厂家的筛分工艺不同，同样标称的粒度段，实际粒度分布可能有差异。比如1-0mm的骨料，有的厂家细粉含量偏高，有的则偏粗。如果浇注料配方中已经设定了固定的级配，骨料粒度波动会破坏堆积密度，导致浇注料致密度下降。
采购时，不能只看标称粒度范围，要定期做筛分曲线对比，确保批次间的稳定性。尤其是细粉部分（<0.088mm）的含量，对浇注料加水量和强度影响明显。
六、采购判断的实操建议
在实际采购中，建议浇注料厂家建立自己的验收标准，不要完全依赖供应商的出厂报告。可以重点关注以下项目：
– 体积密度：每批次抽检，波动范围控制在±0.05g/cm³以内。
– 吸水率：与体积密度配合判断，吸水率越低越好。
– 颗粒形貌：定期做视觉检查，控制针片状比例。
– 磁性物含量：反映游离铁水平，对高要求浇注料应控制在0.05%以下。
– 筛分曲线：每批次对比，确保级配稳定。
这些指标综合起来，比单一氧化铝含量更能反映骨料的真实质量。
在耐火材料用刚玉骨料领域，洛阳耐宝生产的超岩牌棕刚玉段砂和细粉，在体积密度和颗粒形貌控制上积累了多年经验，能够为浇注料厂家提供稳定的骨料产品。如果有采购或技术咨询需求，可以拨打15225560000进行沟通。
