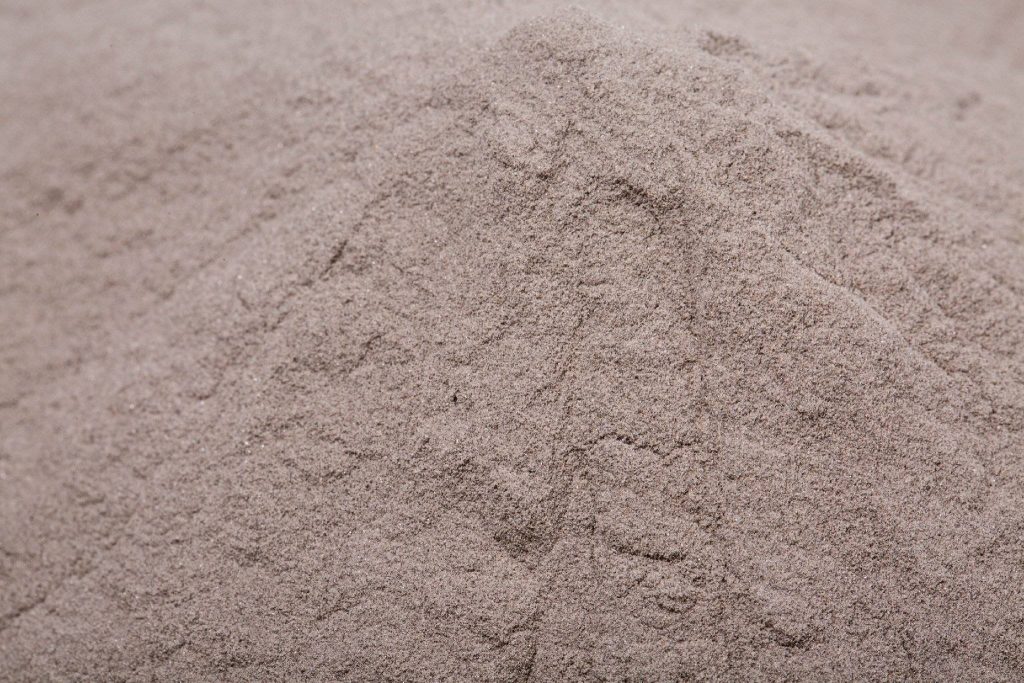

在耐火材料行业，尤其是浇注料和耐火砖的生产中，骨料与细粉的级配直接决定制品的体积密度、气孔率和高温强度。150目棕刚玉细粉常被用作基质填充料，它不仅要满足粒度要求，还要在烧后与结合剂、其他微粉产生良好的烧结反应。
首先，150目棕刚玉的粒度分布并不是“越细越好”。浇注料级配理论中，细粉部分需要与粗骨料形成连续级配，避免出现“断档”导致堆积密度下降。通常，采购时要关注D50值是否在90-110微米区间，以及200目以下细粉的占比是否过高。如果细粉过多，会增大需水量，反而降低浇注料的流动性和高温性能。
其次，氧化铝含量是判断棕刚玉耐火性能的基础。对于普通刚玉质浇注料，Al2O3含量通常要求在95%以上，但并非越高越好。如果原料中Al2O3含量过高而SiO2、Fe2O3等杂质极低，烧结活性会下降，烧后线收缩率可能偏大，导致制品开裂。因此，采购需要结合配方中是否引入其他烧结助剂来综合判断。
第三，烧后线变化率是衡量棕刚玉细粉与基质匹配度的关键指标。在1100℃-1500℃烧成后，棕刚玉细粉会因莫来石化或刚玉晶粒生长产生体积变化。如果细粉的烧后线收缩率超过1.5%，在大型耐火砖或复杂形状浇注料中极易出现裂纹。所以，采购应向供应商索要不同温度下的烧后线变化数据，并对比自己配方的烧成制度。
第四，磁性物含量虽然常被提及，但在耐火级棕刚玉中，更应关注铁相的存在形态。磁性物不仅影响制品外观，还会在高温下形成低熔相，降低耐火度。采购时可以用磁选管检测，要求磁性物含量不超过0.05%，并注意是否有包裹型铁质夹杂。
最后，颗粒形貌也值得留意。多角状或次角状的棕刚玉细粉比球形粉具有更好的咬合力和抗热震性，但流动性稍差。在浇注料中，通常希望细粉有一定的棱角，以增强与骨料的机械锁结。
在实际采购中，很多耐火材料厂会要求供应商提供“粒度分布曲线+化学成分+烧后线变化”三份报告，并留样做小样配比试验。如果发现细粉的堆积密度波动大，可能意味着原料来源或破碎工艺不稳定，需要警惕。
对于需要稳定供货和性能一致的客户，洛阳耐宝的超岩牌耐火级棕刚玉段砂与细粉，经过严格的筛分和磁选工艺，能够满足浇注料、耐火砖等不同配级需求。如有采购选型或技术参数咨询，可拨打15225560000沟通具体工况与配方匹配。
